LED flip chip : l’avenir de l’écran LED extérieur

Par l’équipe technique Artixium · Mis à jour le 14 octobre 2026

Une LED flip chip est une LED dont la puce semi-conductrice est montée à l’envers et reliée au circuit par de minuscules billes de soudure placées dessous, au lieu de fins fils d’or ou de cuivre. Supprimer le fil semble un détail, mais cela améliore la répartition de la lumière, l’évacuation de la chaleur et la fiabilité dans le temps. C’est pourquoi le flip chip s’impose comme la technologie de référence des écrans LED extérieurs, qui travaillent dur, en plein soleil, toute l’année. Ce guide explique comment elle fonctionne, ce qu’elle change et les questions à poser avant de choisir votre écran.

Qu’est-ce qu’une LED flip chip ?

Depuis des décennies, l’industrie de l’affichage LED repose sur le câblage par fil (wire bonding). La puce LED est posée face vers le haut dans son boîtier, et de minuscules fils d’or ou de cuivre relient ses électrodes aux connexions du boîtier. C’est une technologie éprouvée, qui a bâti l’affichage LED moderne, des premières LED rouges racontées dans notre guide sur l’histoire de la LED jusqu’aux écrans d’aujourd’hui.

Sur une LED flip chip, la puce est retournée. Ses contacts électriques regardent vers le bas et sont soudés directement au substrat par des billes de soudure. Il n’y a plus aucun fil au-dessus de la puce : la lumière sort par le haut, la chaleur part par le bas.

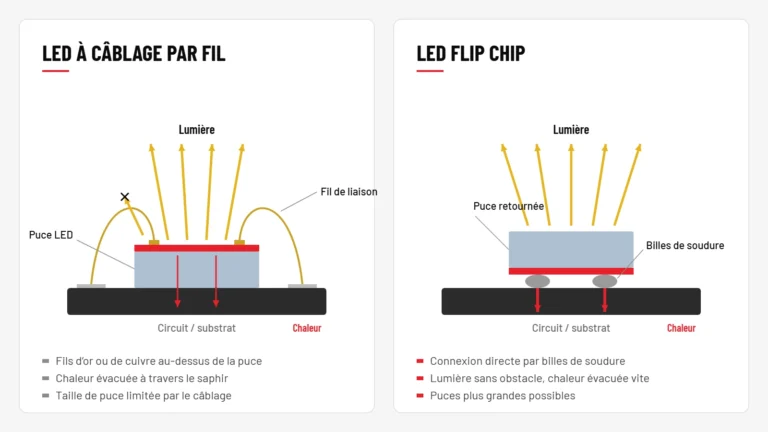

Quelles différences entre LED flip chip et câblage par fil ?

La connexion. Le câblage par fil utilise un ou plusieurs fils fins par puce. Le flip chip utilise des billes de soudure placées directement sous la puce.
La surface émissive. Avec le câblage par fil, le fil et son plot de connexion recouvrent une partie de la surface qui émet la lumière. Avec le flip chip, la surface est dégagée.
Le chemin de la chaleur. Dans une puce câblée, la chaleur doit traverser le substrat de croissance avant d’atteindre le circuit. Dans une puce flip chip, elle passe directement par les billes dans le circuit.
Les points fragiles. Les fils de liaison sont des pièces délicates, sensibles aux cycles thermiques et aux vibrations. Le flip chip les supprime.
La taille de la puce. Les machines de câblage à haute cadence favorisent les petites puces. Le flip chip libère les fabricants de cette contrainte.

Pourquoi la lumière d’une LED flip chip est-elle plus homogène ?

Sur une LED câblée classique, le fil de liaison passe au-dessus d’une partie de la surface émissive. Si fin soit-il, il crée une légère obstruction optique, source de petites variations de luminosité, de répartition des couleurs et d’angle de vision.

Sur une LED flip chip, rien ne recouvre la surface émissive. La lumière sort du semi-conducteur sans obstacle, avec une répartition plus symétrique et des couleurs plus constantes dans tout le cône de vision. Sur les écrans extérieurs fine pitch et haut de gamme, où la qualité d’image est primordiale, chaque gain compte, aux côtés du niveau de noir présenté dans notre guide sur le contraste d’un écran LED et d’une calibration d’écran LED régulière.

Pourquoi une LED flip chip chauffe-t-elle moins ?

Le plus grand atout du flip chip est sans doute la chaleur. La puce étant montée directement sur le substrat, la chaleur a un chemin beaucoup plus court pour s’échapper. Une température de jonction plus basse apporte :

une meilleure efficacité lumineuse ;
une consommation électrique plus faible ;
moins de dérive des couleurs dans le temps ;
une fiabilité accrue ;
une durée de vie plus longue.

La chaleur est l’une des principales causes du vieillissement des LED. Les écrans extérieurs y sont les plus exposés : ils fonctionnent à forte luminosité pour rester lisibles en plein jour, souvent sous le soleil direct. C’est le cas des écrans de façade et de DOOH comme le Thorite 3 et le Cobalt, des panneaux LED publicitaires et des écrans LED de stade.

Pourquoi le flip chip est-il plus fiable en extérieur ?

Un écran extérieur subit chaque jour des écarts de température, des nuits froides, des après-midi brûlants, l’humidité et parfois des vibrations. Ces cycles répétés sollicitent chaque interconnexion. Les fils de liaison, épais de quelques dizaines de microns, comptent parmi les éléments les plus délicats d’un composant LED. En les supprimant, le flip chip élimine un point de défaillance potentiel dans chaque LED.

La fiabilité dépend toutefois de l’écran complet : l’indice de protection expliqué dans notre guide sur les indices IP, la conception thermique du caisson, les alimentations et la maintenance. Pour les écrans mobiles soumis aux vibrations, comme le LED Trailer, ou les écrans des espaces publics et des transports qui tournent jour et nuit, chaque point faible supprimé compte. Et si un module doit être repris, notre service de réparation d’écran LED prend le relais.

Pourquoi des puces LED plus grandes changeraient-elles tout ?

Selon Clifford Rickman, c’est là que se jouent les plus grands progrès à venir. Pendant des décennies, les fabricants de LED ont massivement investi dans des machines de câblage à haute cadence. Ces machines favorisent naturellement des puces assez petites, car chaque puce exige une soudure de fil précise.

Une fois la production flip chip pleinement adoptée, cette limite disparaît en grande partie. Il s’attend à voir des puces bien plus grandes, de l’ordre de 300 à 400 µm, devenir viables commercialement pour l’affichage extérieur. Une puce plus grande offre :

plus de lumière par LED ;
une densité de courant plus faible ;
un meilleur rendement électrique ;
moins de chaleur ;
une fiabilité accrue ;
une durée de vie plus longue.

Au lieu de pousser une petite puce pour atteindre la luminosité voulue, une puce plus grande produit la même lumière avec beaucoup moins de contraintes électriques et thermiques. Fabricants et utilisateurs y gagnent : moins d’énergie consommée et des écrans plus durables.

Le flip chip concerne-t-il aussi le COB et la MicroLED ?

Le flip chip ne se limite pas à l’extérieur. Comme il ne demande aucune place pour des fils au-dessus de la puce, il convient aussi très bien aux pixel pitch très fins. De nombreux écrans COB (Chip-on-Board) et MicroLED récents utilisent des puces flip chip posées directement sur le circuit, puis encapsulées. Lisez notre guide Qu’est-ce que la technologie COB ? et découvrez nos écrans ultra fine pitch Titanite 3 et Cadmium.

Quelles questions poser avant de choisir un écran LED extérieur ?

Les fiches techniques mentionnent rarement la technologie des puces. Avant de choisir un écran extérieur, demandez à votre fournisseur :

si les LED sont en flip chip ou à câblage par fil ;
quelle réserve de luminosité offre l’écran, pour que les LED ne tournent pas en permanence au maximum ;
comment le caisson évacue la chaleur, et pour quelle température ambiante l’écran est prévu ;
comment la luminosité et les couleurs évoluent dans le temps, et comment la calibration est assurée ;
quelles garantie et assistance après-vente sont prévues.

Pour un projet extérieur fine pitch, comme le Silicium (P1.9 – P2.9), ou pour un stade avec le système LED périmétrique Neipatec ST, notre équipe vous conseille sur la bonne technologie. Venez voir nos écrans dans notre showroom ou présentez votre projet.

Questions fréquentes sur les LED flip chip

Qu’est-ce qu’une LED flip chip ?

Une LED flip chip est une LED dont la puce est montée à l’envers et reliée au circuit par des billes de soudure placées dessous, sans fil de liaison. La lumière sort par le haut de la puce et la chaleur passe directement dans le circuit.

Quelle différence entre flip chip et câblage par fil ?

Le câblage par fil relie une puce posée face vers le haut avec de fins fils d’or ou de cuivre. Le flip chip relie une puce retournée directement par des billes de soudure. Le flip chip dégage la surface émissive, raccourcit le chemin de la chaleur et supprime les fils, une pièce délicate.

Les LED flip chip consomment-elles moins ?

Elles chauffent moins, et une LED plus froide a un meilleur rendement : elle consomme moins pour la même lumière. Des puces flip chip plus grandes, utilisées à plus faible densité de courant, pourraient encore améliorer ce rendement.

Le flip chip est-il réservé aux écrans extérieurs ?

Non. Il convient particulièrement à l’extérieur pour la chaleur et la fiabilité, mais il est aussi très utilisé sur les écrans intérieurs fine pitch, dont de nombreux écrans COB et MicroLED.

Une LED flip chip dure-t-elle plus longtemps ?

Moins de chaleur et l’absence de fils de liaison favorisent une durée de vie plus longue. La durée de vie réelle dépend toutefois de l’écran complet : conception thermique, alimentations, indice de protection et luminosité d’utilisation.

Sur quelles sources s’appuie ce guide ?

Ce guide s’appuie sur l’article de Clifford Rickman, ingénieur spécialisé dans les écrans et l’éclairage LED (conception de circuits imprimés, thermique et structure) : Why Flip-Chip LEDs Are the Future of Outdoor LED Displays, publié sur LinkedIn en juillet 2026. Son idée clé : la vraie rupture n’est pas la suppression du fil, mais la liberté retrouvée sur la taille des puces. Merci à lui. Retrouvez ses autres analyses dans nos guides sur le contraste d’un écran LED et l’histoire de la LED.
