Neipatec ST : écran LED périmétrique pour les stades professionnels
Le Neipatec ST, écran LED périmétrique, équipe les stades professionnels. Il existe en pixel pitch de P6.2 à P10, monte à 7 500 nits et reste protégé IP68 en face avant et IP66 à l’arrière. Ses modules s’entretiennent par l’avant ou par l’arrière, et un pied stabilisateur rotatif le tient en bord de terrain.
Neipatec ST
Installation rapide
Neipatec ST, écran LED périmétrique : un système complet de 250 mètres linéaires s’installe en 4 heures avec 4 techniciens qualifiés.
Caractéristiques

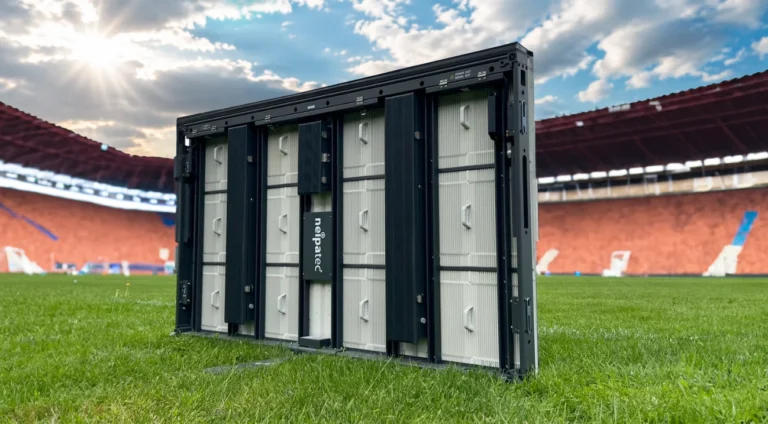

Verrouillage rapide des caissons
Le Neipatec ST, écran LED périmétrique, intègre un système de verrouillage rapide des caissons pour relier les unités adjacentes le long du périmètre du stade. Les points de verrouillage latéraux solidarisent les caissons entre eux et transforment les unités individuelles en une structure d’affichage continue.
Ce mécanisme intégré facilite un assemblage rapide lors de l’installation et simplifie la séparation des caissons lorsque le système de périmètre doit être démonté. En conservant le matériel de connexion directement au sein de l’architecture du caisson, le système de verrouillage réduit le besoin de composants de fixation distincts et offre une méthode d’assemblage reproductible pour les stades qui installent, retirent ou repositionnent régulièrement leur équipement de périmètre LED.
Pied stabilisateur rotatif
Un pied stabilisateur rotatif assure le soutien structurel pendant le fonctionnement tout en réduisant l’espace nécessaire au transport et au stockage. Une fois déployé, le pied crée un appui perpendiculaire à l’avant comme à l’arrière du caisson, contribuant à maintenir le périmètre fermement positionné autour du terrain.
Lorsque les caissons sont reliés latéralement, ces appuis individuels contribuent à former un écran LED continu, robuste et stable, capable de résister à la pression du vent. La construction rotative simplifie également la préparation au transport en permettant de replier l’appui contre le caisson lorsque le système n’est pas installé.
Protection extérieure et anti-choc
Le Neipatec ST, écran LED périmétrique, est conçu comme un système de périmètre LED étanche, résistant aux particules et anti-choc pour les installations de stade en extérieur. Sa construction vise à protéger l’affichage contre les contraintes environnementales et physiques rencontrées en bordure du terrain de jeu.
Le caisson peut également fonctionner dans une plage de températures allant de -20 °C à +60 °C, permettant une utilisation aussi bien lors d’événements sportifs par temps froid que par forte chaleur. Cette combinaison de protection environnementale et de résistance aux chocs confère la durabilité requise pour un affichage de périmètre exposé aux conditions météorologiques changeantes et à une exploitation intensive les jours de match.
Haute luminosité
Le Neipatec ST, écran LED périmétrique, atteint un niveau de luminosité allant jusqu’à 7 500 nits, garantissant une lisibilité claire du contenu des sponsors dans des conditions d’éclairage extérieur exigeantes. Le système est également conçu pour préserver un niveau élevé de luminosité tout au long de sa durée de vie opérationnelle.
Étant donné qu’un calibrage périodique peut réduire la sortie LED d’environ 5 % à 10 % tous les deux à trois ans, la luminosité initiale offre une réserve de performance supplémentaire dans le temps. Le produit devrait conserver environ 6 750 nits après six ans d’utilisation intensive, contribuant à garder le contenu publicitaire visible tout au long d’une exploitation prolongée du stade.

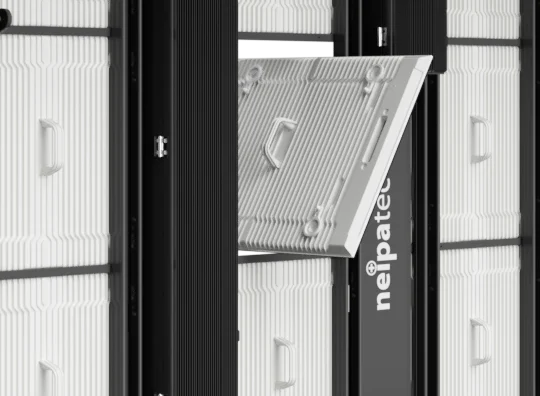

Maintenance avant et arrière
Les modules LED sont accessibles à la fois par l’avant et par l’arrière du caisson, offrant aux techniciens une plus grande flexibilité lors des opérations de maintenance. Les modules sont conçus pour un remplacement rapide, permettant d’intervenir sur une section affectée du système de périmètre sans démonter l’ensemble de la ligne d’affichage.
Cette accessibilité est particulièrement précieuse lors d’événements sportifs en direct, car elle rend possible une réparation d’urgence en cours de match lorsqu’un module tombe en panne. L’architecture à double accès réduit ainsi l’impact opérationnel de la maintenance tout en adaptant la méthode d’intervention à l’espace technique disponible autour de l’installation.

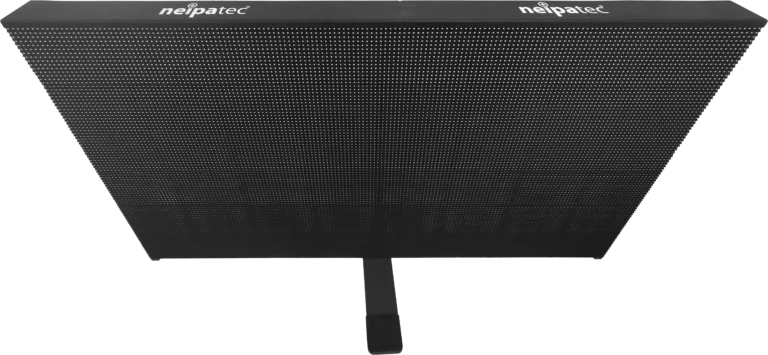

Butoir caoutchouc
Un pare-chocs en caoutchouc est intégré le long du bord supérieur du caisson Neipatec® ST. Ce composant place une couche de protection dédiée sur la structure rigide, au niveau de l’une des zones les plus exposées d’un affichage de périmètre en bordure de terrain. Le pare-chocs faisant partie intégrante du caisson, il reste en place pendant le transport, l’installation et l’exploitation, sans nécessiter d’accessoire de protection supplémentaire. Sa construction en caoutchouc complète la conception anti-choc du système et adapte la partie supérieure de l’affichage aux contraintes physiques propres aux environnements de stade professionnels.

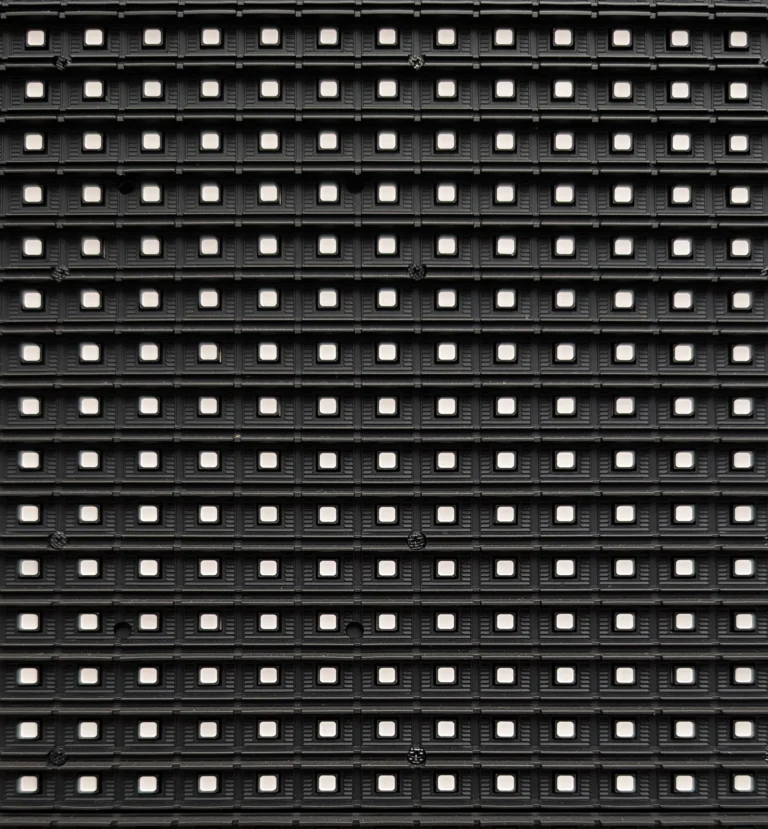

Masque LED extérieur
La surface d’affichage associe des LED SMD à un masque extérieur dédié, intégré à l’avant du caisson. Cette configuration crée une surface externe unifiée, adaptée aux conditions d’exploitation d’un système de périmètre de stade en extérieur. Le masque entoure et recouvre l’ensemble LED en tant qu’élément de l’assemblage d’affichage, plutôt que de constituer un composant d’installation distinct. L’intégration du masque extérieur directement avec la surface LED SMD contribue à maintenir une structure avant cohérente entre les caissons adjacents lorsqu’ils sont assemblés en un périmètre publicitaire complet.

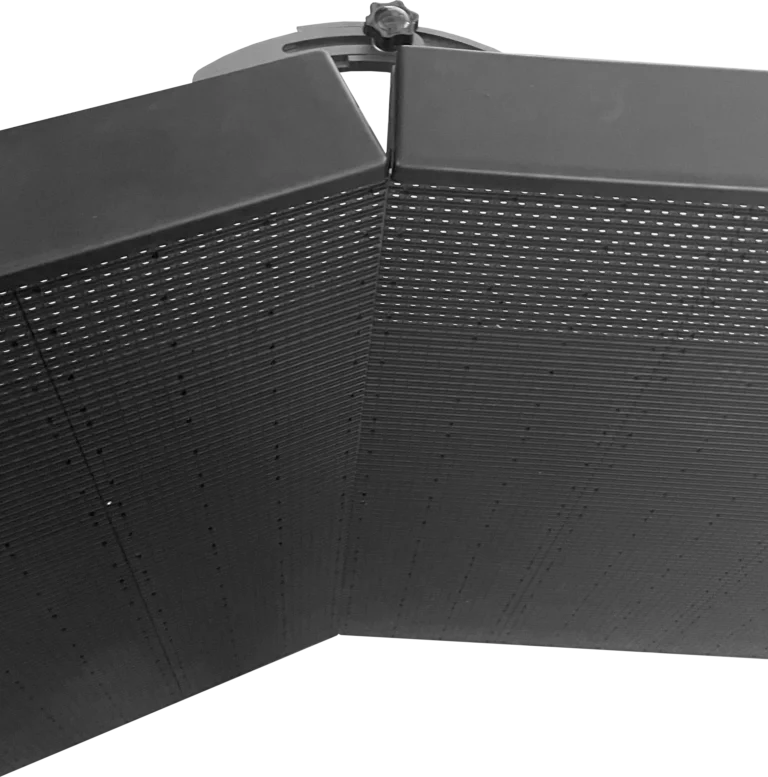

Plaques de connexion réglables
Des plaques de connexion spécialement conçues permettent de fixer les caissons adjacents selon différents angles. Huit caissons d’angle dédiés peuvent être assemblés pour créer un angle de stade à 90°, tandis que le même principe de connexion permet de verrouiller deux unités selon d’autres angles sélectionnés. Cette flexibilité favorise des transitions fluides autour de la géométrie du site, plutôt que de limiter le périmètre LED à des lignes d’affichage droites. La configuration courbe qui en résulte préserve la continuité du contenu visuel et offre une surface d’affichage plus cohérente autour des angles du stade.

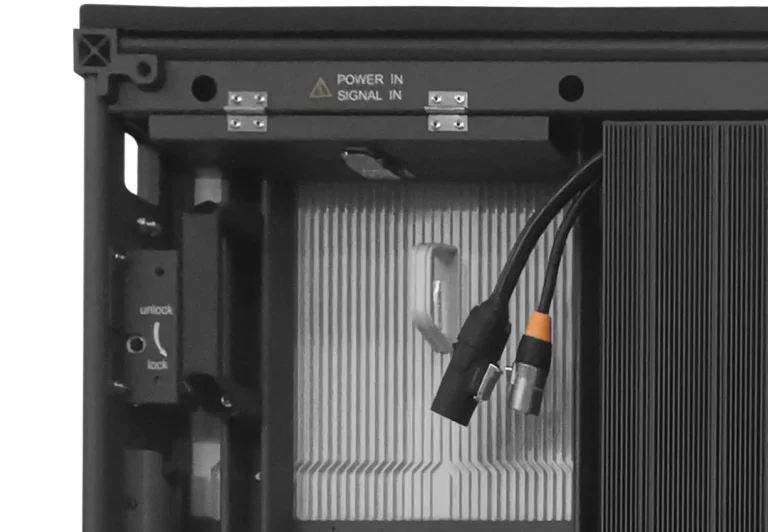

Rangement des câbles
Un compartiment de rangement supérieur est intégré à chaque caisson afin de dissimuler et protéger le câblage du système après l’installation. Une fois les connexions placées à l’intérieur du compartiment, aucun câble ne reste visible autour du périmètre LED assemblé. Cela améliore l’organisation de l’installation technique tout en protégeant les connexions dans une section dédiée du caisson. Le compartiment de rangement peut également être ouvert sans outils, permettant aux techniciens d’accéder rapidement aux câbles lors de l’installation, de l’inspection ou de la maintenance, sans démonter d’autres parties de la structure d’affichage.

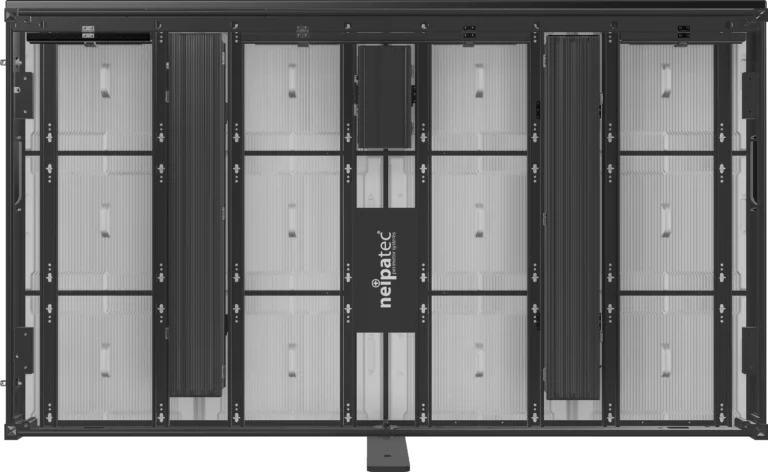

Architecture des blocs d'alimentation
Le caisson contient trois blocs d’alimentation intégrés, répartis selon les fonctions internes du système de périmètre LED. Deux blocs d’alimentation sont dédiés aux modules LED, tandis que le troisième héberge la section de la carte de réception. Cette répartition sépare les principales fonctions électroniques au sein de zones dédiées du caisson et maintient les composants d’alimentation et de signal nécessaires intégrés au produit. Cette architecture organisée fournit des sections techniques définies pour l’électronique des modules et le matériel de réception, assurant une configuration interne structurée au sein de chaque caisson Neipatec® ST.

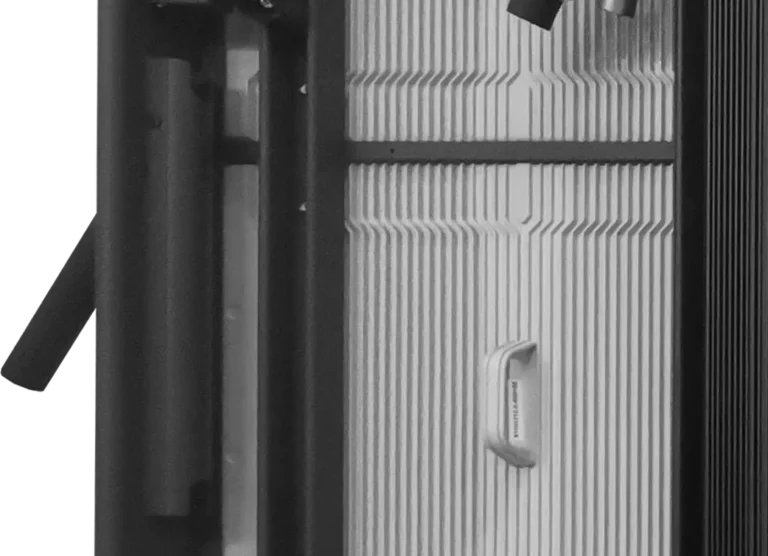

Dissipation thermique naturelle
Le Neipatec® ST intègre une conception à dissipation thermique naturelle au sein de l’architecture de son caisson. La fonction de gestion thermique est intégrée à la construction physique du système, permettant à la chaleur générée par le fonctionnement de s’évacuer à travers la structure du caisson et des modules.
Cette approche maintient la gestion thermique au sein de l’unité de périmètre elle-même, sans recourir à une installation de refroidissement externe distincte. La dissipation naturelle est particulièrement pertinente pour un affichage extérieur continu composé de nombreux caissons adjacents devant fonctionner de manière fiable tout au long des matchs et autres événements sportifs de longue durée.

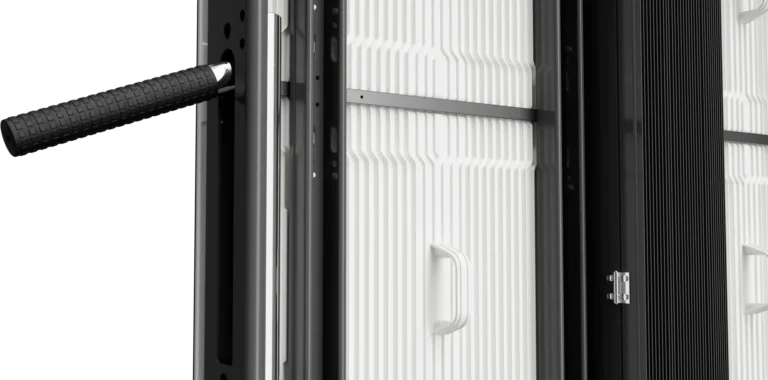

Poignées intégrées
Le caisson comprend des poignées intégrées qui offrent des points de préhension dédiés lors du transport, du déchargement et de l’installation. Les poignées faisant partie du cadre du caisson, elles restent immédiatement disponibles chaque fois qu’une unité doit être soulevée, contrôlée ou repositionnée. Cela évite d’avoir à fixer des accessoires de manutention distincts avant de déplacer l’équipement. Cette conception intégrée facilite les opérations logistiques récurrentes propres à un système de périmètre LED modulaire, notamment lorsque les caissons doivent être sortis du stockage, distribués autour du stade et assemblés avant un événement.

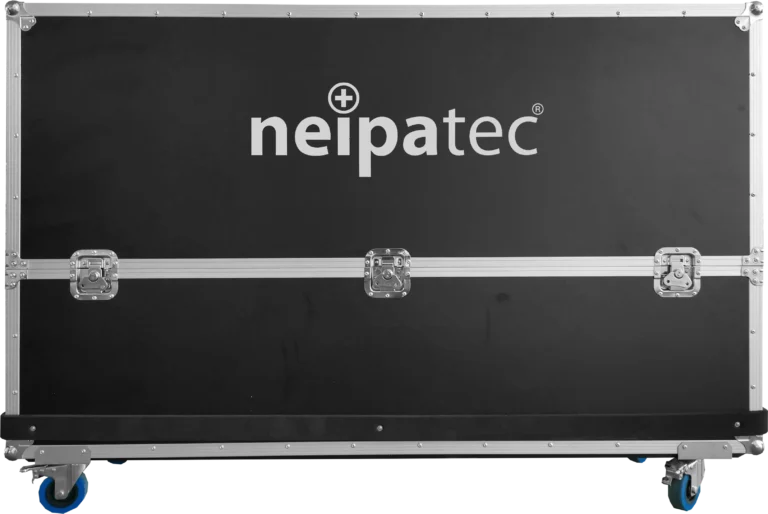

Flightcases sur mesure
Le Neipatec® ST est accompagné de flightcases conçus sur mesure, aux dimensions de 1 700 × 1 170 × 490 mm. Ces caisses de transport sont conçues pour préserver l’intégrité des caissons LED aussi bien lors du stockage que lors de transports répétés, tout en simplifiant les procédures de manutention.
Leur organisation interne permet à une équipe de sortir les caissons et d’installer le périmètre autour d’un stade en quelques heures. Ce format sur mesure offre une solution logistique dédiée aux organisations qui déploient, démontent et transportent régulièrement leur système de périmètre LED entre différents événements sportifs ou sites.
Portillon sécurité
Le Neipatec® ST est conforme aux normes de sécurité internationales. De nombreux stades exigent des voies d’évacuation d’urgence offrant un accès direct au terrain de jeu. Dans ce type de configuration, des portillons de sécurité intégrés au système de périmètre LED sont indispensables.
Selon les exigences du projet, plusieurs mécanismes d’ouverture peuvent être intégrés aux caissons, notamment des systèmes basculants ou des systèmes à charnières équipés de roues d’appui.
