Beryl XR

Pour la production virtuelle : 7 680 Hz et traitement Brompton.

Beryl XR, écran LED XR

Jusqu'à

5 ans de garantie

Service après-vente

assuré en France

Fabricant depuis

plus de 12 ans

Livraison rapide

par air et par mer

1 000 m² de stock

en France et en Europe

À voir en vrai

dans notre showroom à Lyon

Écran LED pour production XR

Beryl XR : mur LED pour la production XR immersive

Le Beryl XR, mur LED pour la réalité étendue et la production virtuelle, équipe les studios audiovisuels. Il tourne à 7 680 Hz, existe en pixel pitch P1.5, P1.9 et P2.6 en MiniLED 4-en-1, et fonctionne avec le traitement Brompton Technology.

Beryl XR

Application
Intérieur
Pixel pitch
P1.5 – P1.9 – P2.6
Maintenance
Face arrière et avant
Indice de protection (IP)
IP20
Luminosité
1 500 nits
En situation

Pour la XR et la production virtuelle

La réalité étendue (XR) associe la réalité augmentée (AR) et la réalité mixte (MR). L’AR superpose des images virtuelles à un arrière-plan réel, tandis que la MR combine suivi de caméra et rendu en temps réel pour créer un environnement virtuel immersif, visible en direct sur le plateau LED et capté par la caméra.

En détail

Caractéristiques

Taux de rafraîchissement 7680 Hz

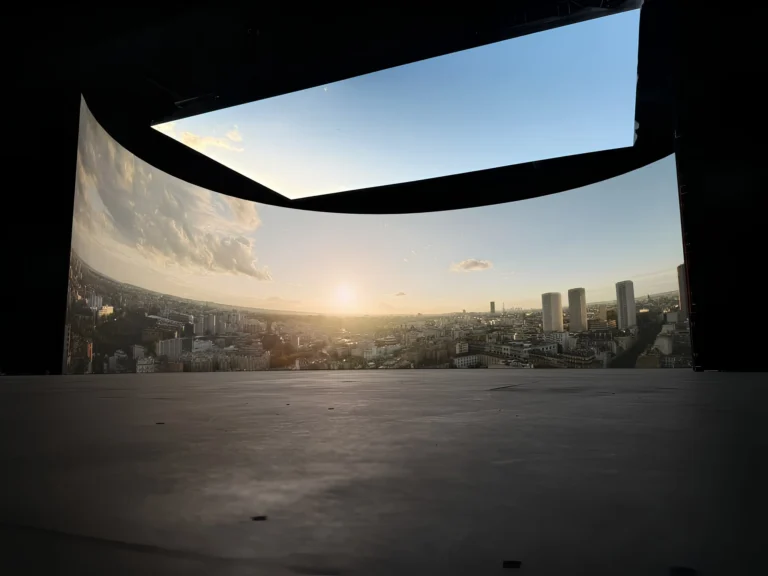

Le Beryl XR, mur LED, fonctionne à un taux de rafraîchissement de 7 680 Hz pour une synchronisation fluide entre l’écran LED et les caméras professionnelles. Cette fréquence de rafraîchissement élevée garde l’image stable à la caméra et facilite le calibrage sur tout le plateau XR.

L’écran réagit en temps réel aux mouvements de la caméra et des comédiens. C’est essentiel quand le fond LED est filmé directement au lieu d’être ajouté en post-production. Cette performance rend le Beryl XR adapté aux productions exigeantes où la continuité visuelle doit être maintenue tout au long du suivi de caméra, du rendu et du tournage en direct.

Beryl XR, mur LED à 7 680 Hz

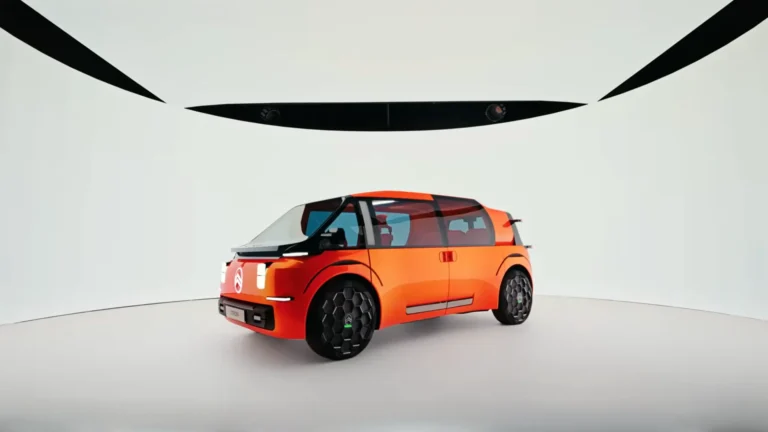

Le Beryl XR utilise le traitement Brompton Technology avec des taux de balayage adaptés à chaque configuration de pixel pitch. La version P1.5 fonctionne en balayage 1/10, tandis que les versions P1.9 et P2.6 utilisent un balayage 1/8.

Avec plus de drivers par circuit intégré, le signal passe plus vite et plus régulièrement à travers les LED. Cette architecture optimisée favorise un calibrage d’écran plus précis et améliore l’adéquation de l’écran aux productions XR basées sur caméra, où la stabilité du signal et un comportement LED maîtrisé sont nécessaires pour réduire les artefacts visibles pendant le tournage.

Beryl XR — Taux de balayage optimisé

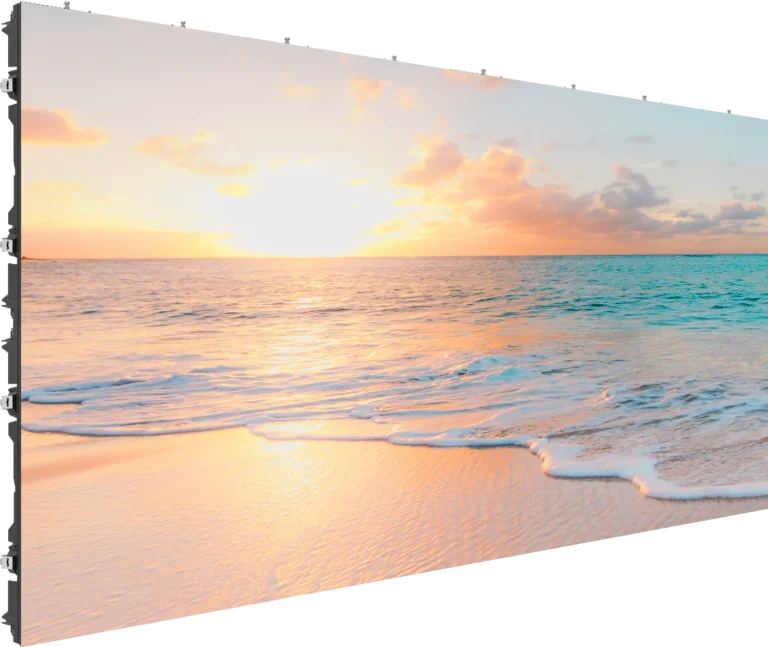

Le Beryl XR, mur LED, est disponible en pixel pitch P1.5, P1.9 et P2.6, offrant la densité de pixels fine nécessaire pour des arrière-plans de réalité étendue détaillés. Ces configurations permettent à un volume LED d’atteindre une définition Ultra HD ou 4K avec un nombre limité de caissons, aidant les équipes de production à créer des environnements virtuels hautement définis sans augmenter inutilement les dimensions physiques du plateau.

L’espacement de pixel fin est particulièrement précieux lorsque l’écran est filmé par des caméras, car le contenu visuel doit conserver suffisamment de détails à travers différents cadrages et conditions de tournage. Plusieurs pixel pitch sont aussi disponibles pour adapter l’écran à la résolution voulue par chaque production.

Beryl XR — Pixel pitch fin

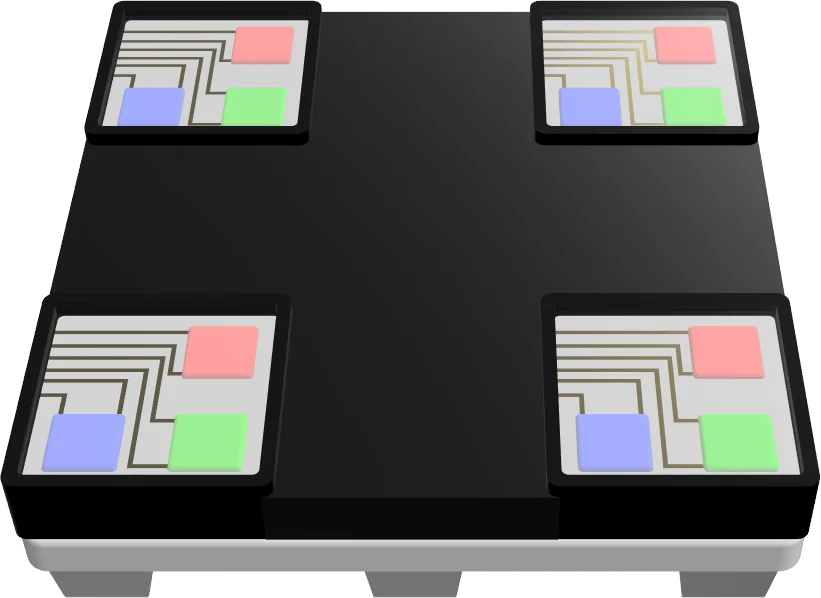

L’écran utilise la technologie MiniLED 4-en-1, qui encapsule quatre petites LED dans l’espace physique normalement occupé par une seule LED SMD conventionnelle. Cette construction place plus de points lumineux sur chaque module dans un boîtier LED toujours compact. L’encapsulation renforce également la résistance physique des LED, améliorant leur durabilité pour un produit de location destiné à des montages et manipulations répétés. Contrairement à un module entièrement encapsulé, chaque composant MiniLED 4-en-1 reste réparable individuellement par un technicien qualifié, permettant une intervention localisée sans remplacer l’intégralité du module d’affichage.

Beryl XR — MiniLED 4-en-1

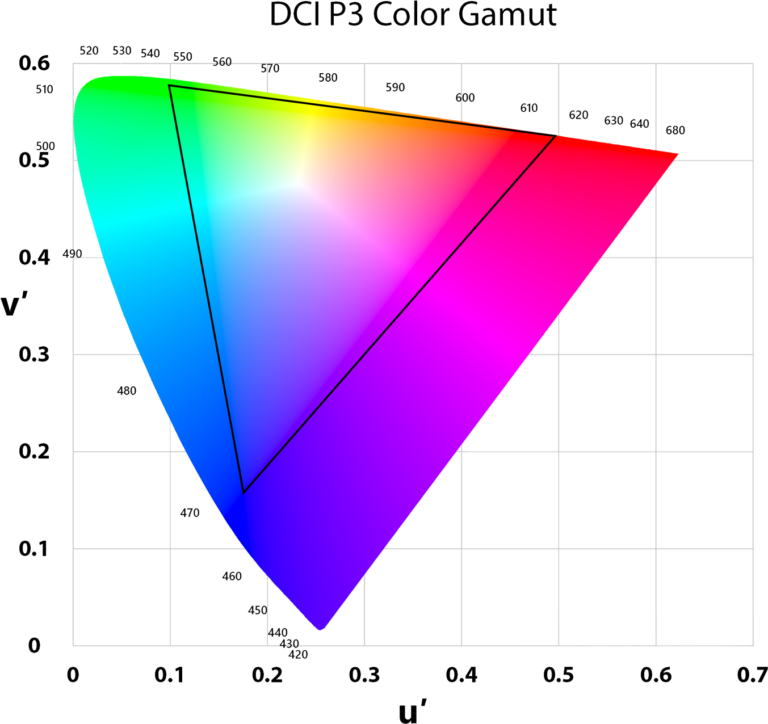

Le Beryl XR couvre presque tout l’espace colorimétrique DCI-P3 et restitue fidèlement les couleurs utilisées au cinéma et en production audiovisuelle. Les tests Brompton ont enregistré une couverture DCI-P3 totale de 99,8 %, incluant 99,9 % pour le rouge, 100 % pour le vert et 99,4 % pour le bleu.

La gamme DCI-P3 couvre un espace colorimétrique plus large que le sRGB, permettant à l’écran de reproduire une sélection plus étendue de couleurs saturées et nuancées. Cette large gamme est particulièrement importante pour les environnements XR, où l’arrière-plan LED doit s’intégrer de manière convaincante avec les sujets physiques, l’éclairage de studio et le flux de traitement des couleurs utilisé par le système de caméra.

Diagramme de l'espace colorimétrique DCI-P3 couvert par le Beryl XR

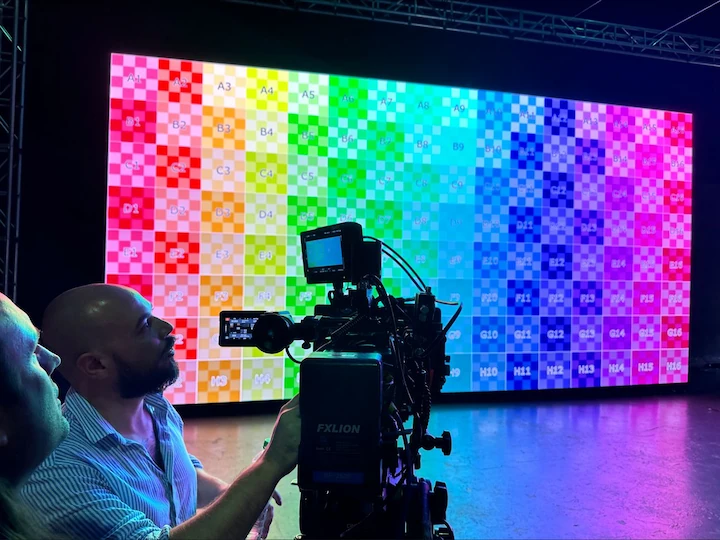

Des tests indépendants réalisés avec Brompton Technology sur un caisson Beryl XR P2.6 ont enregistré une luminosité atteignable de 1 574 nits au point blanc D65. Les mêmes tests ont rapporté 1 550 nits lors de l’évaluation au point blanc ACES.

Ces valeurs mesurées démontrent la capacité du caisson à fournir une sortie lumineuse substantielle pour les environnements de tournage XR, où l’écran LED contribue directement à l’éclairage et aux reflets visibles sur les sujets physiques. La luminosité mesurée favorise également une coordination plus souple entre l’arrière-plan LED, l’éclairage de studio et l’exposition de la caméra lors des productions audiovisuelles professionnelles.

Beryl XR — Luminosité testée

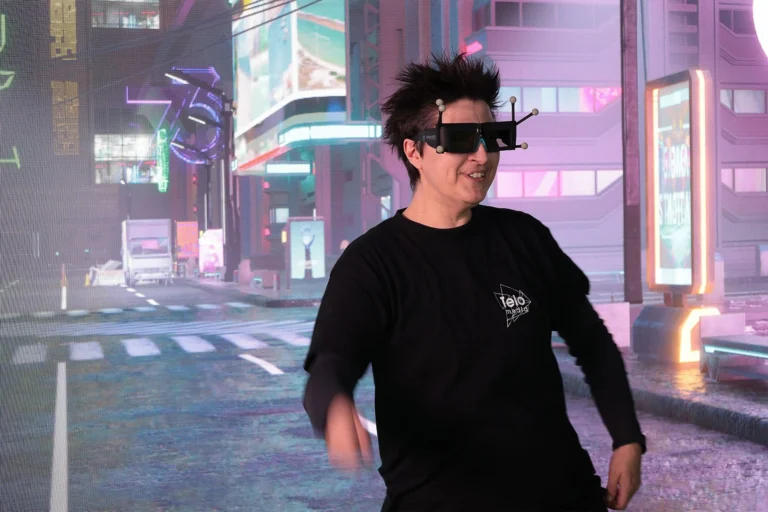

Le Beryl XR est fait pour les tournages qui combinent suivi de caméra et rendu en temps réel. Des environnements virtuels peuvent être affichés directement sur le plateau LED, mis à jour selon la position de la caméra et capturés dans le cadre de la scène filmée. Cela permet d’intégrer des effets visuels complexes aux productions audiovisuelles pendant le tournage, y compris les diffusions en direct.

La réaction en temps réel aux mouvements de la caméra et des interprètes crée un environnement de travail plus immersif qu’un arrière-plan statique conventionnel et permet à l’équipe de production de visualiser sur le plateau une version plus complète de la composition finale. Les images obtenues peuvent également être affinées davantage en post-production.

Beryl XR — Production XR en temps réel

Le Beryl XR accepte des méthodes d’installation suspendues au plafond, empilées au sol et fixées sur structure, permettant au même système de caisson de s’adapter à différentes dispositions de studio et de production. Cette flexibilité est particulièrement pertinente pour les applications de location et les plateaux audiovisuels temporaires, où la configuration LED peut devoir être montée, retirée et repositionnée entre les projets.

Les équipes de production peuvent choisir la méthode de fixation correspondant à la structure de support disponible sans modifier l’architecture principale du caisson. La possibilité d’intégrer l’écran de plusieurs manières facilite également la réutilisation du même équipement tout au long des différentes étapes d’un processus de production.

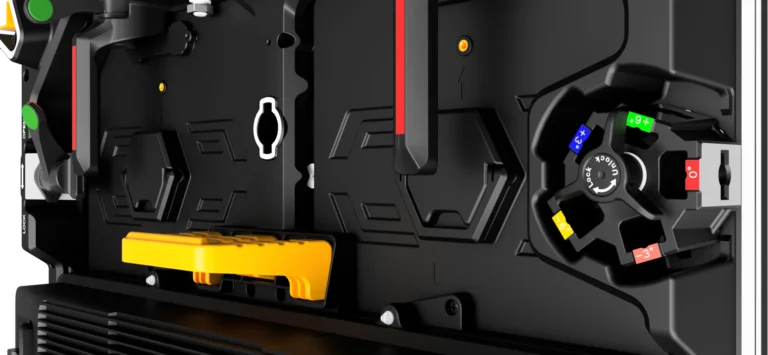

Un système de verrouillage de courbure sans outil permet aux caissons Beryl XR de former des installations courbées sur mesure directement sur site. Le mécanisme de verrouillage permet aux techniciens d’ajuster la géométrie de l’écran sans recourir à un processus de fixation séparé basé sur des outils pour chaque connexion de caisson.

Cela facilite l’adaptation de l’écran lorsqu’une production nécessite un mur LED façonné plutôt qu’une surface plate conventionnelle. Une configuration courbe élargit le fond visible autour de la zone de tournage et rend les décors XR plus immersifs, avec la construction modulaire qu’exigent les montages et démontages répétés.

Beryl XR — Courbure sans outil

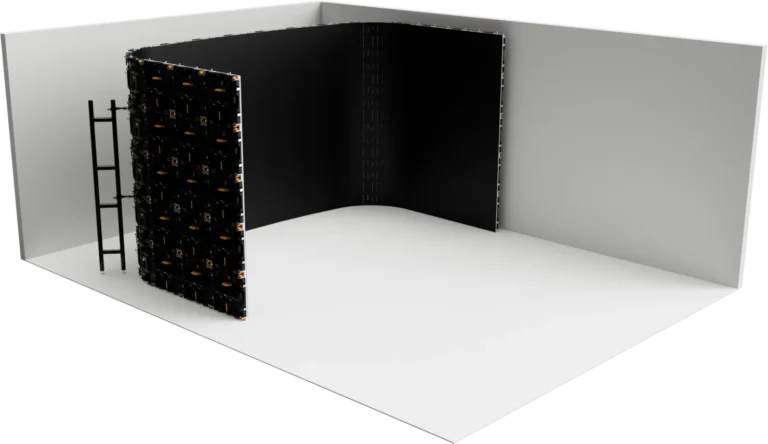

Le Beryl XR peut être intégré dans des configurations concaves à 90 degrés, permettant aux surfaces LED de se poursuivre sur deux sections perpendiculaires d’un plateau XR. Cette géométrie est utile pour créer des volumes de production fermés ou partiellement fermés composés de murs LED adjacents. La configuration à angle droit étend le contenu visuel autour de l’angle du plateau plutôt que de limiter l’environnement virtuel à un seul arrière-plan plat. Elle permet également à la structure d’affichage de suivre des dispositions de production nécessitant plusieurs surfaces face caméra au sein d’une même installation.

Beryl XR — Angles concaves à 90 degrés

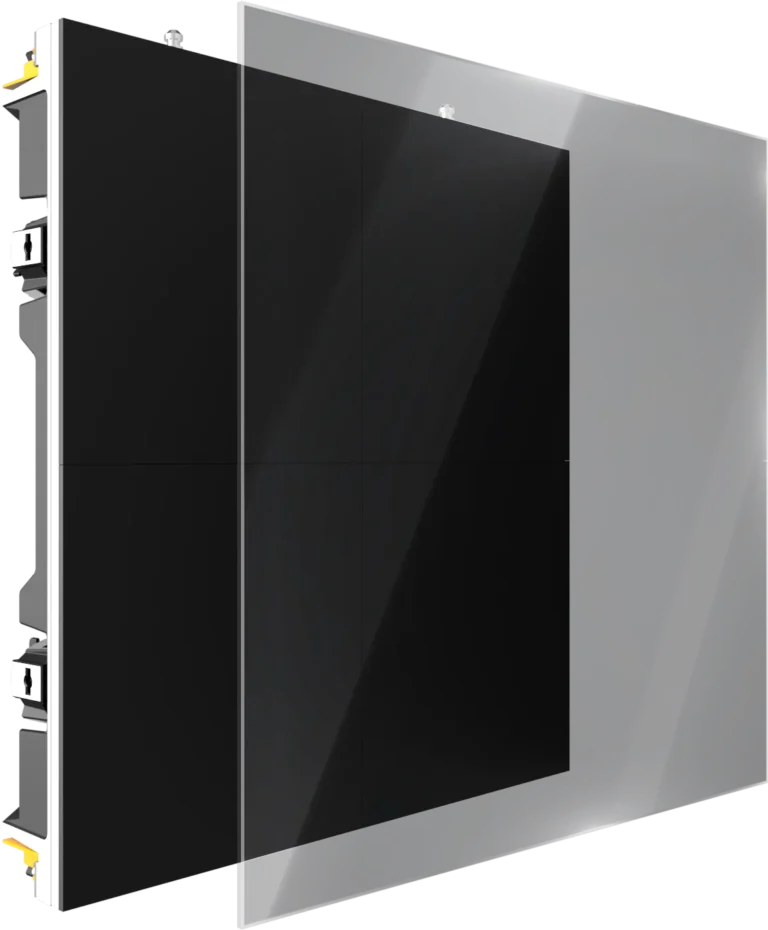

Le Beryl XR a une surface anti-reflet et résistante aux rayures, adaptée aux tournages XR exigeants et aux locations répétées. La résistance aux reflets aide à limiter les réflexions perturbatrices provenant de l’éclairage de studio, préservant la visibilité et la cohérence du contenu capturé par les caméras professionnelles.

La résistance aux rayures protège la surface LED à pixel pitch fin lors des installations, démontages, transports et repositionnements fréquents. Ensemble, ces protections gardent une image uniforme face caméra et préservent l’écran production après production.

Beryl XR — Résistance à l'éblouissement et aux rayures

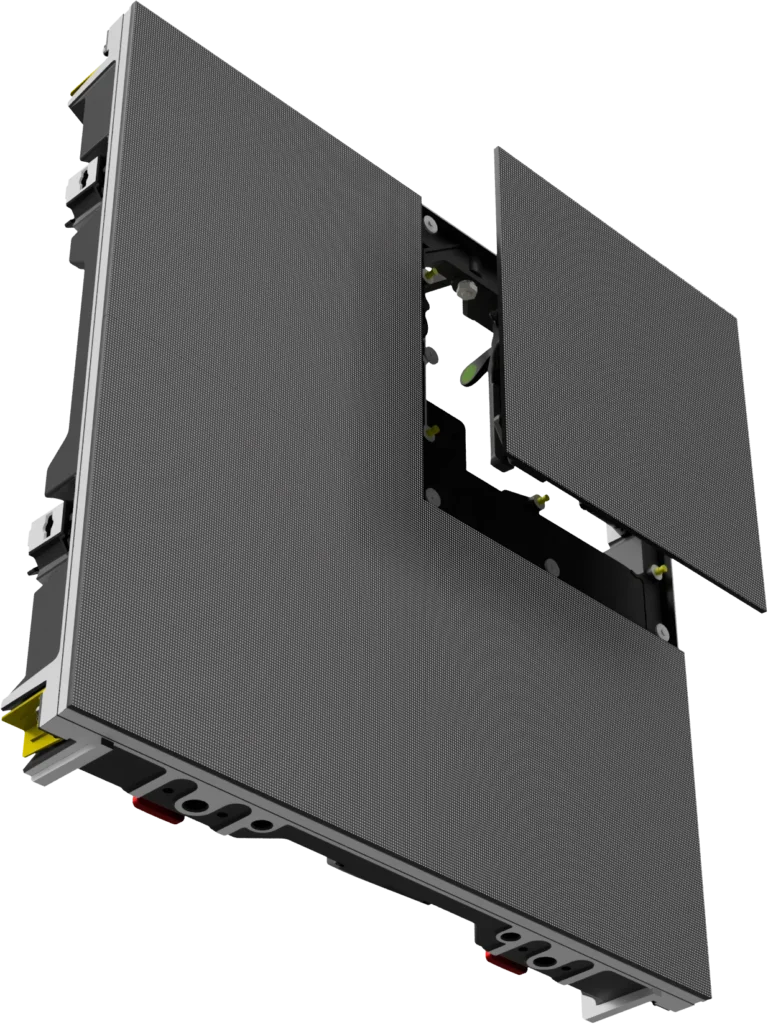

Le Beryl XR, mur LED, utilise des modules LED magnétiques à accès frontal qui peuvent être retirés depuis le côté visible de l’écran à l’aide d’un outil à ventouse. Cette méthode d’accès permet aux techniciens de retirer précisément un module individuel sans démonter l’ensemble de la structure LED ni nécessiter de couloir de service dédié à l’arrière de l’écran.

La maintenance avant est particulièrement utile pour les plateaux XR où les caissons peuvent être positionnés contre une structure porteuse ou intégrés dans un environnement de production confiné. En offrant un accès direct aux modules individuels, le système permet une intervention rapide, ciblée et discrète pendant l’installation ou entre les sessions de production.

Beryl XR — Maintenance avant

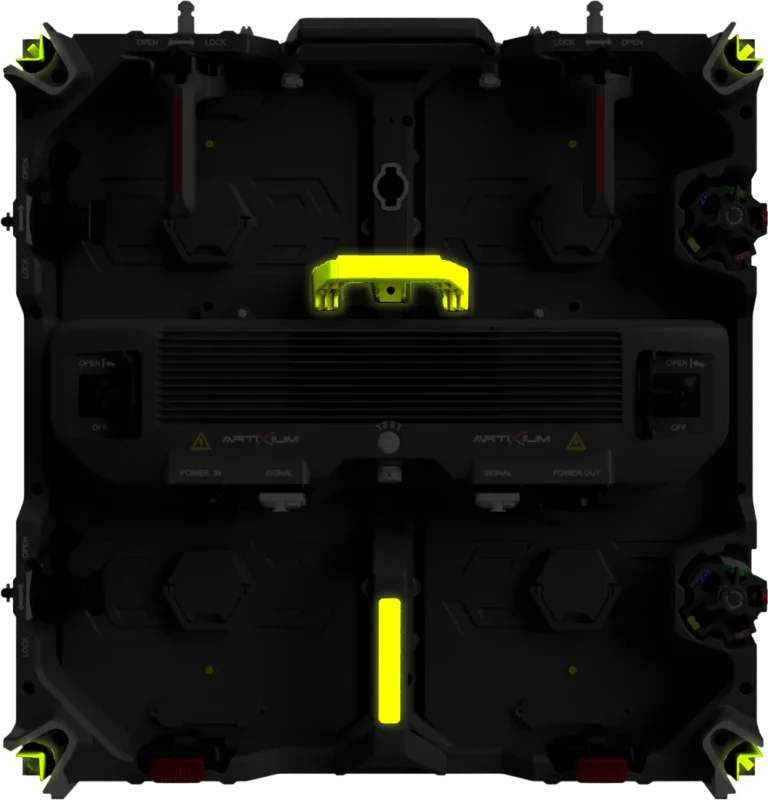

Le Beryl XR comprend des éléments phosphorescents pour le manipuler dans le noir. Ces marqueurs visibles facilitent la manipulation des caissons lorsque l’éclairage ambiant est réduit, comme cela peut se produire lors de la préparation du studio, des changements de décor ou des interventions techniques entre les prises.

Leur intégration dans le concept de manutention du caisson aide les opérateurs à identifier les zones concernées lors du montage, du repositionnement ou du démontage de la structure LED. Cette caractéristique est particulièrement adaptée aux espaces de production audiovisuelle, où les conditions d’éclairage peuvent changer fréquemment et où les techniciens peuvent devoir travailler autour de l’écran sans activer l’éclairage complet du plateau.

Beryl XR — Éléments phosphorescents
Conseil d’expert

Besoin de conseils ?

Nous sommes là pour répondre à toutes vos questions !

Caractéristiques techniques

Pixel pitch
Pixel pitchApplicationSurface d’affichage (mm)TypeRésolution (px)Type de LEDLuminosité (nits)Rafraîchissement (Hz)Poids (kg)Conso moy./max (W)Indice IP
P1.5Intérieur500 × 500Standard320 × 320MiniLED 4in18007 6808,555 / 140IP20
P1.9Intérieur500 × 500Standard256 × 256MiniLED 4in11 4007 6808,541 / 105IP20
P2.6Intérieur500 × 500Standard192 × 192MiniLED 4in11 5007 6808,541 / 105IP20
Caractéristiques communes de la série
Contraste : HighNiveaux de gris : 16 bitsDurée de vie : 50 000 hTempérature : -20°C à 45°CHumidité : 10-95%Matériau : Aluminium anodisé
Certifications
CEETLCCC
